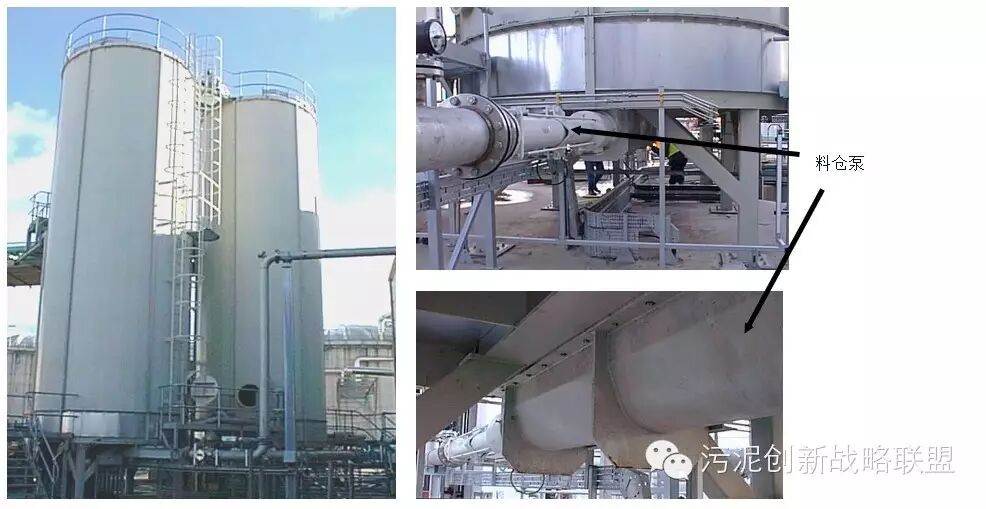

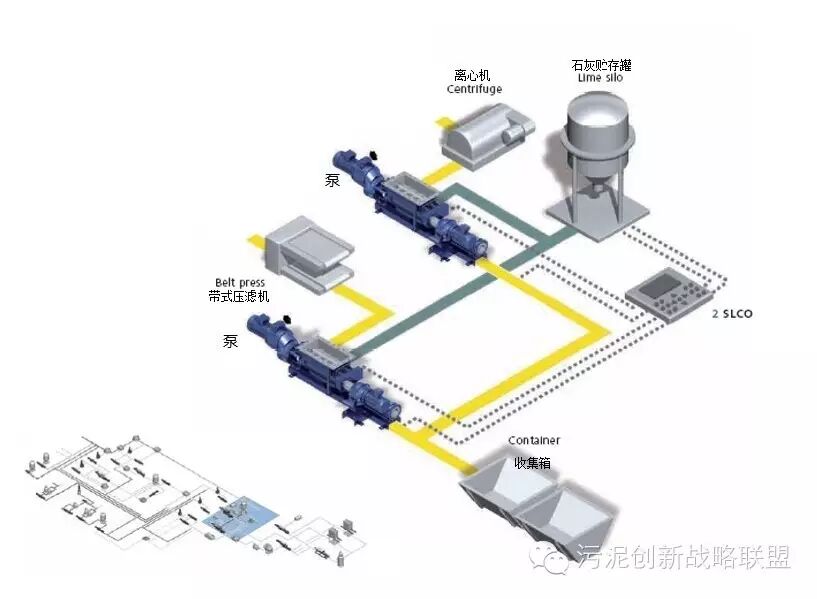

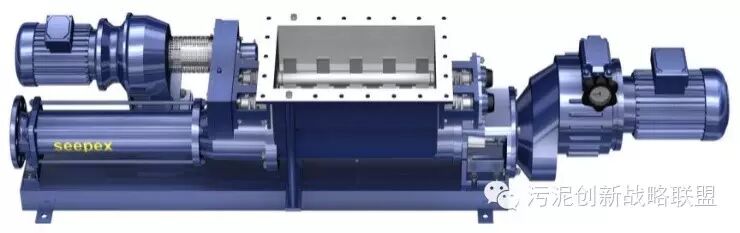

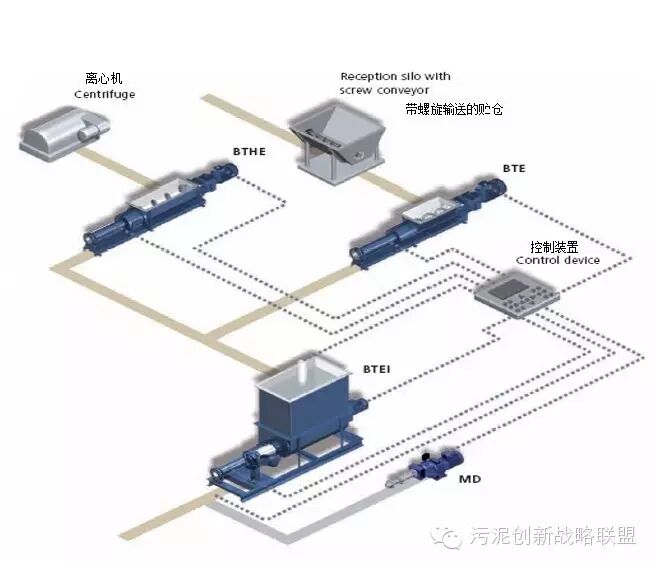

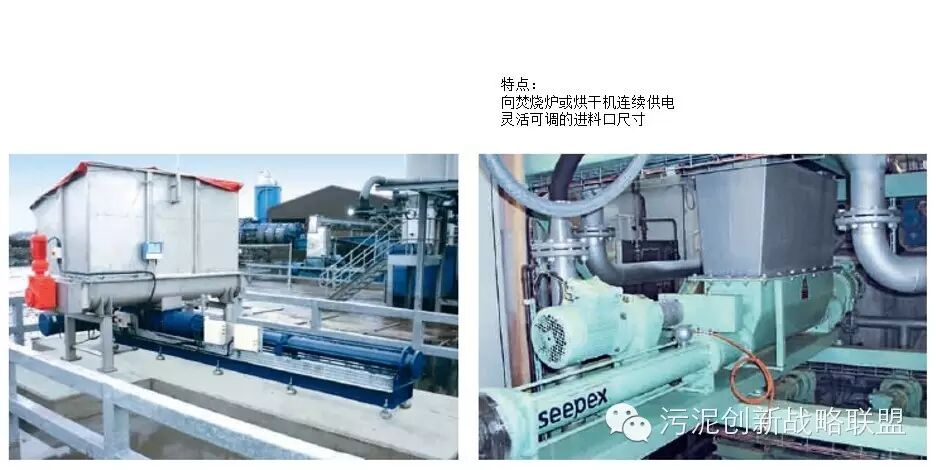

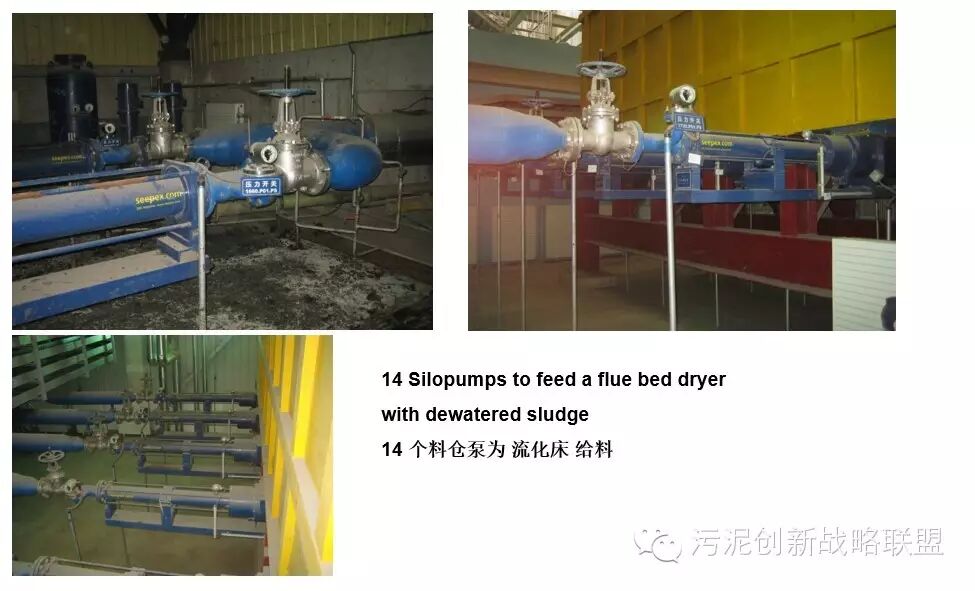

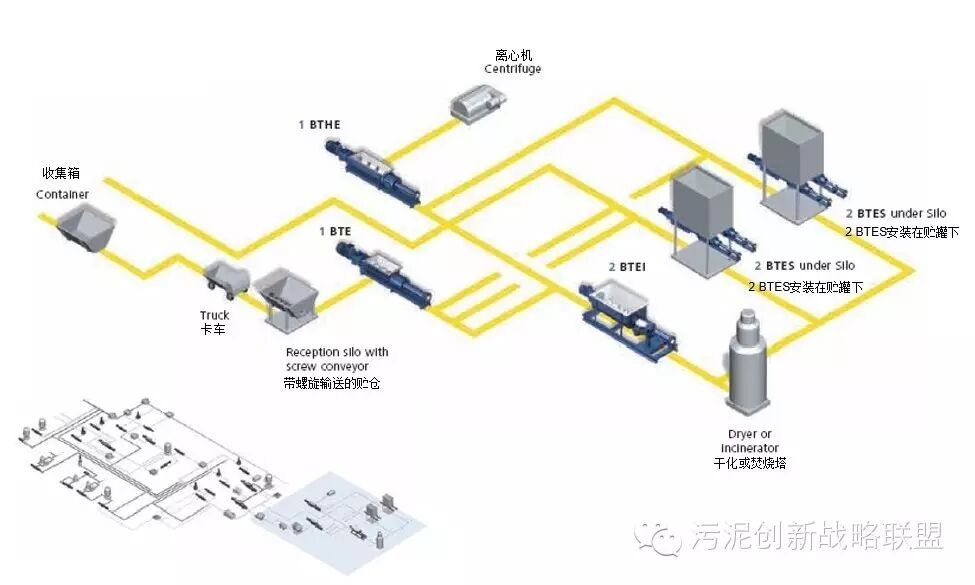

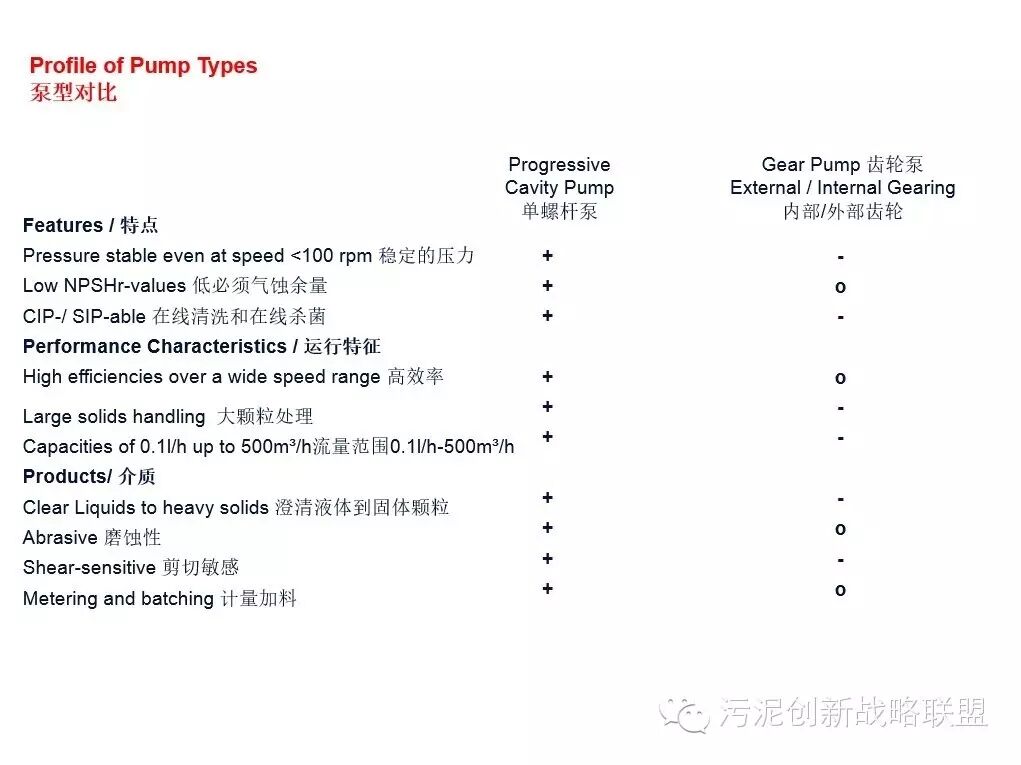

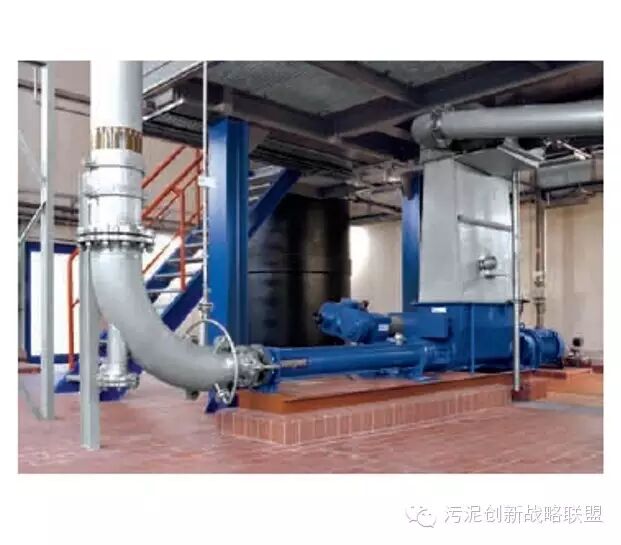

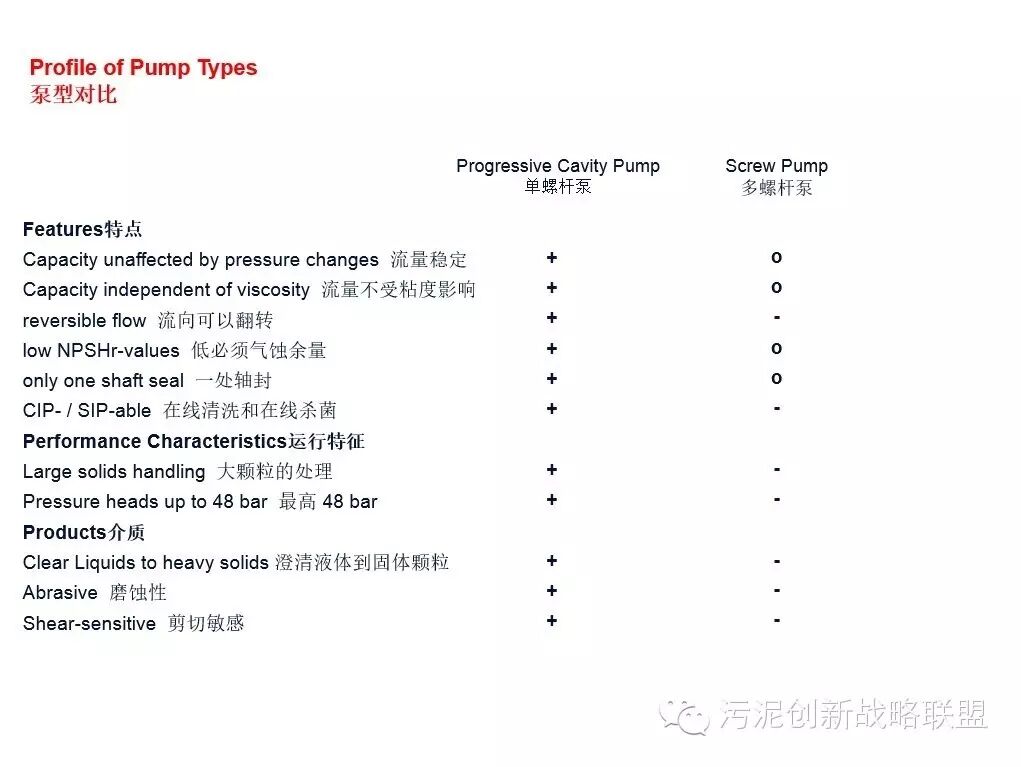

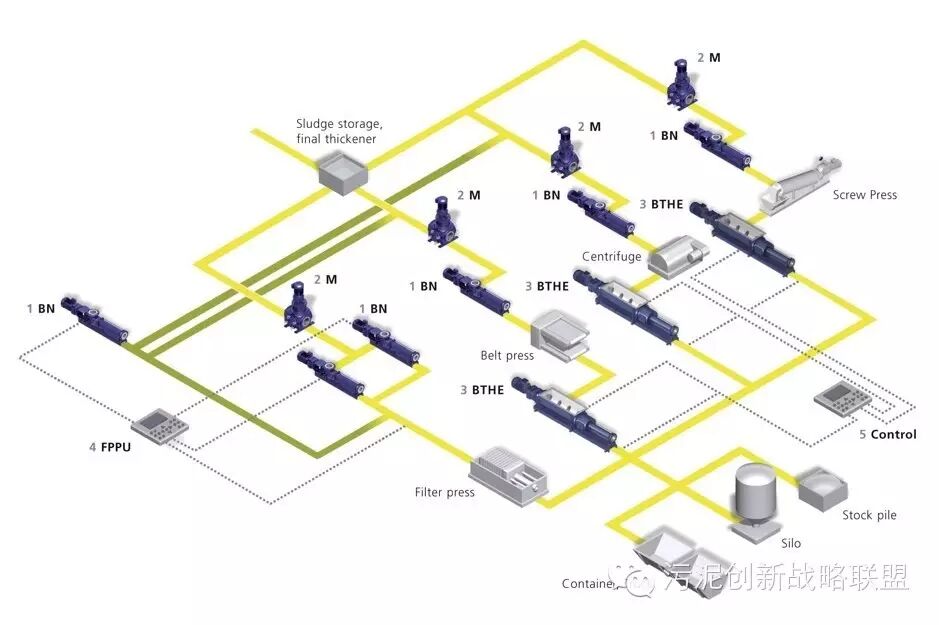

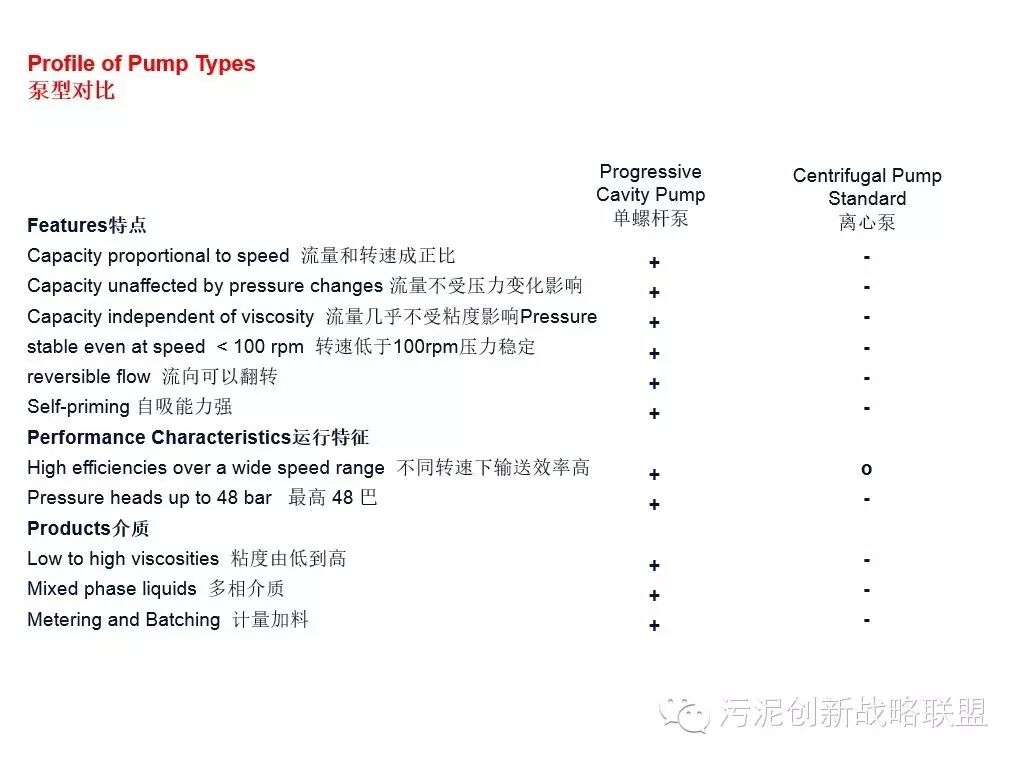

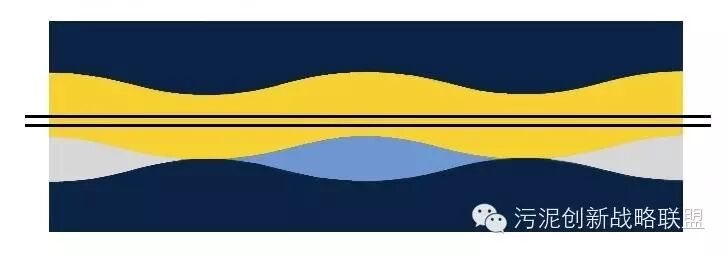

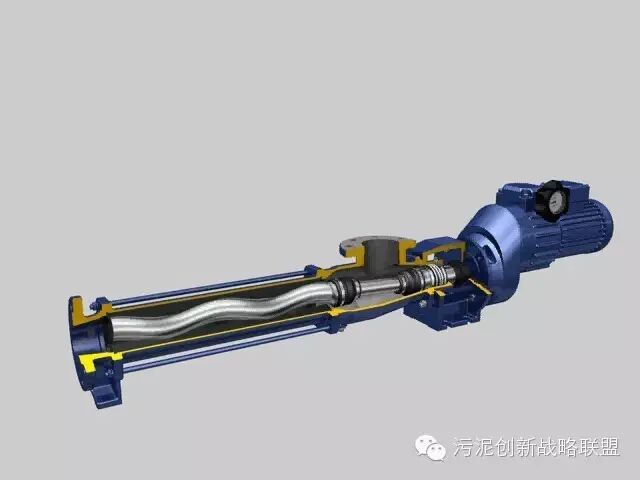

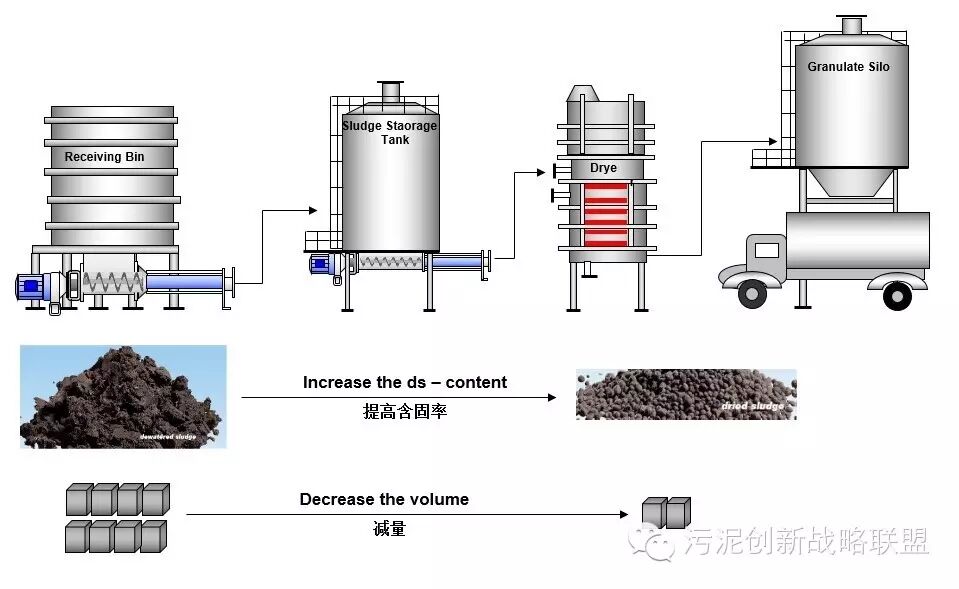

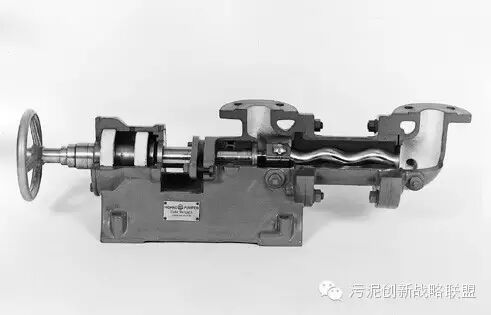

单螺杆泵在污泥行业的应用 作为输送设备,泵分为容积式、叶轮式以及其他类型的泵。 由于容积泵的结构特点,表现为比较高稳定性的性能曲线。下图是容积泵与离心泵的性能曲线对比: 由于这种高稳定的性能特点,容积泵适用于各种相对工艺要求比较高的工况,比如:输送物料对剪切力敏感的。物料有磨蚀性的,有高精度计量要求的,工艺低脉动要求的,低汽蚀要求工况的,工艺要求流量、压力恒定的或者常变的,物料粘度会高低变化的,物料会固液混合的。“ 单 螺杆泵 ” 容积泵是一种通过传动部件形成的空腔来传输物料的一类泵,根据结构分为往复式和旋转式两大类。螺杆泵属于旋转式这一类。而旋转式又根据传动部件的数量分为多传动和单传动。单螺杆泵Progress Cavity Pump归类于单传动这类。 区别于多螺杆泵 (Screw Pump),单螺杆泵(Progress Cavity Pump)简称螺杆泵,*初是根据法国René Moineau 博士的设计而在1939年诞生的一种的输送设备。 在容积泵中,单螺杆泵也因其独特的结构,在一些特殊应用中独具优势。 下面几张表分别将单螺杆泵和齿轮泵、多螺杆泵、计量泵以及离心泵进行对比: 单螺杆泵的工作原理 通过在定子和转子之间形成空腔,随着转子转动,连续空腔成螺旋向前运动,空腔传输一个连着一个,连续不受扰动的流动。单螺杆泵的应用范围 单螺杆泵由于其特殊的优势广泛用于环保、化工、食品、造纸、油气、造船、农业、采矿、陶瓷、建筑等各个行业。具体在各个应用可以实现加料、卸料、循环或输送、**计量、破碎输送、混合搅拌等功能。 在环保行业,单螺杆泵常用于污水处理、污泥脱水、脱水污泥的处理、化学药品的计量添加以及污泥干化焚烧工段。“ 单螺杆泵 的应用 ” 在污泥应用中,污泥处理处置装置的传输一般有两种方案:传送和泵送。常见的传输有传送带,螺旋输送,无轴螺旋输送以及链式提料斗。但是传统的传送系统在实际应用中有一些局限性问题:长距离输送时需要配置多套传送及驱动装置;垂直高度受皮带和螺旋输送装置的高度限制;设计缺乏灵活性;只能直线传输;传输方向改变时需要另一个传输装置;非密闭传输,对外界环境造成很大的恶臭污染;装置要求脱水厂房有足够大的空间;维护保养也是一个问题。 污泥泵送方案,可选的泵型有单螺杆泵和柱塞泵。根据不同工况下的含固率、压差不同,螺杆泵与柱塞泵各有优势。 除了脱水污泥,含有石灰成分的下水道污泥也可以被有效传输。 具体单螺杆泵在污泥工艺的应用,可以参考下图: 具体选型,根据不同的污泥工况,如图: “ 应用 案例 ” 案例1 对于污泥料仓的送料应用,某料仓泵是一种自带滑架无需装配其他送料装置的的料仓泵。 料仓泵的现场应用如图: 在该应用中,料仓泵直接将料送进储料仓。而且没有垂直高度的限制问题,料仓可高达30米。 下图是料仓泵用于流化床给料: 这种料仓泵可以输送料仓中的高粘度或无流动性物料。矩形进料口可针对不同仓储系统,采用*佳方案,特殊的计算选型的破桥装置解决架桥问题。停机时,可快捷方便地换送料器,无需拆卸料仓系列系统。而且送料器的拆卸无需额外空间。案例2 在脱水污泥的工艺,配有架桥破碎器/混合装置的泵,适用于这种传输高粘度,无流动性,易架桥物料的工况。 SLCO污泥设备控制系统 SLCO污泥设备控制系统是一种用于对脱水污泥处理过程的控制,调节和监视的系统。 在污泥干化工艺段 定量控制装置可用于广泛的定量案例中。这根据与一个联合显示和操作单位的一个自由地可编程序的控制单元。 比如液位控制,这个控制器可用于各种不同的应用中: 压力控制系统,当整个操作程序要求衡压时需要配备此装置 降低摩擦损失的周边注射系统: 该周边注射系统通过减少摩擦损失,减轻泵的磨蚀,减少能源消耗从而减少整个生命周期的消耗,延长泵和系统是使用寿命。单螺杆泵在污泥行业的应用单螺杆泵在污泥行业的应用单螺杆泵在污泥行业的应用单螺杆泵在污泥行业的应用单螺杆泵在污泥行业的应用 上海理川流体控制有限公司为专业流体输送、水质监测、搅拌混合等整体方案供应商。主要产品:单螺杆泵、计量泵、搅拌机、自动加药系统、在线水质监测仪。T:021-51093690 F:021-51687861 上一篇:各种污泥输送设备优缺点对比下一篇:多级离心泵特点及原理动画
单螺杆泵在污泥行业的应用
作为输送设备,泵分为容积式、叶轮式以及其他类型的泵。

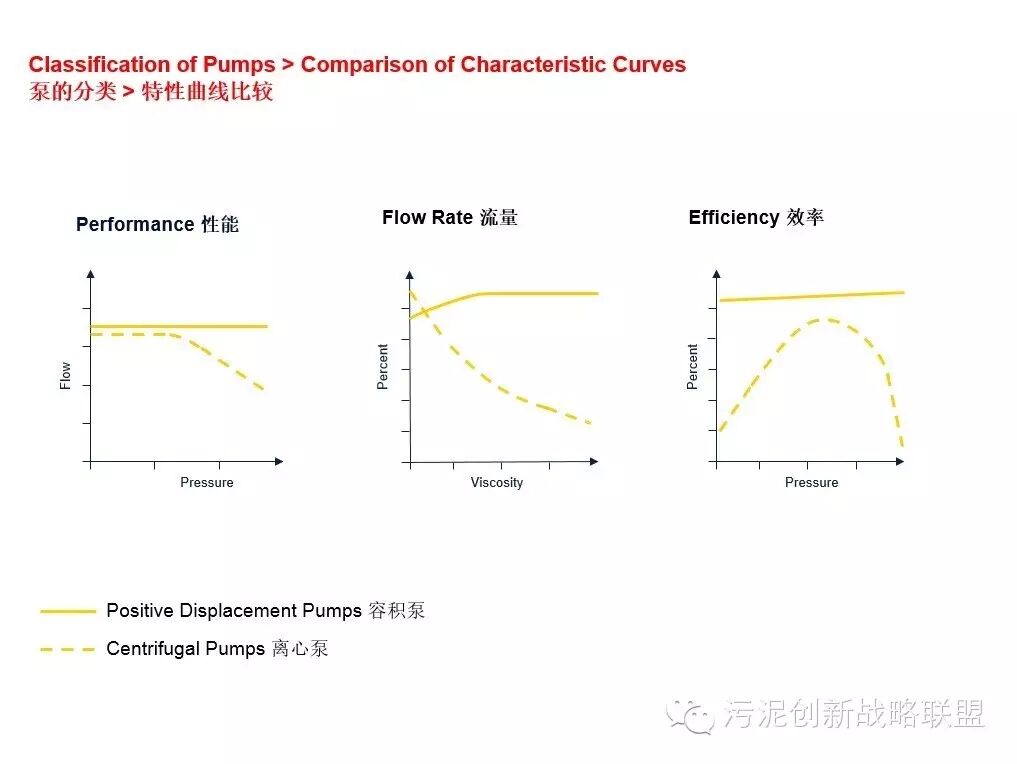

由于容积泵的结构特点,表现为比较高稳定性的性能曲线。下图是容积泵与离心泵的性能曲线对比:
定量控制装置可用于广泛的定量案例中。这根据与一个联合显示和操作单位的一个自由地可编程序的控制单元。
